Сердце — важнейший орган человека. При его дисфункции страдает весь организм. Для выявления сердечно-сосудистых патологий используется электрокардиография (ЭКГ). Этот метод основан на регистрации электрических импульсов сердца с помощью электрокардиографа. Расшифровка ЭКГ позволяет выявить отклонения в работе сердца и, в большинстве случаев, поставить диагноз без дополнительных исследований.

Процесс расшифровки ЭКГ требует от специалиста глубоких знаний. Во время оценки состояния сердца показатели кардиограммы измеряются математически. Используются такие термины, как синусовый ритм, частота сердечных сокращений (ЧСС), электрическая проводимость и ось сердца, водители ритма и другие. Оценка этих показателей позволяет врачу точно определить параметры функционирования сердца.

ЧСС — это количество ударов сердца за определенный период, обычно 60 секунд. На кардиограмме ЧСС определяется по расстоянию между высокими зубцами (R — R). Скорость записи графика составляет 100 мм/с. У здорового человека ЧСС варьируется от 60 до 80 ударов в минуту.

Синусовый ритм сердца возникает при нормальном функционировании сердечной мышцы, когда электрические импульсы генерируются в специальном узле и распространяются по предсердиям и желудочкам. Наличие синусового ритма указывает на нормальную работу сердца.

Электрическая ось сердца — это важный термин в кардиологии, который помогает специалисту понять, что происходит в сердце. Положение электрической оси определяется с помощью специальных схем и таблиц или путем сравнения QRS комплексов, отвечающих за возбуждение и сокращение желудочков.

Если в III отведении зубец R имеет меньшую амплитуду, чем в I отведении, это указывает на отклонение оси влево. Если наоборот, ось отклоняется вправо. Нормальные показатели показывают, что зубец R самый высокий в отведении II.

На кардиограмме зубцы и интервалы не обозначаются, они нужны только для специалиста, делающего расшифровку.

Зубцы:

• Р — начало сокращения предсердия;
• Q, R, S — сокращение желудочков;
• Т — расслабление желудочков;
• U — редко отмечается, его происхождение неясно.

Кардиограмма делится на интервалы. Прямые линии, проходящие посередине зубца, называются изолиниями или сегментами. При постановке диагноза учитываются сегменты P — Q и S — T.

Интервал состоит из сегментов и зубцов. Длина интервала помогает оценить функционирование сердца. Важные интервалы — P — Q и Q — T.

Расшифровка кардиограммы может быть сложной, и не всегда нарушения указывают на заболевание. Важно учитывать высоту и продолжительность всех зубцов. Нормальные значения зубцов:

• Р — продолжительность не более 0.11 с, высота до 2 мм;
• Q — не выше четверти зубца R, шире 0.04 с;
• R — высота не более 2.6 мВ в отведениях V5 и V6;
• S — глубина зависит от многих факторов, но слишком большая может указывать на желудочковую гипертрофию;
• Т — должен составлять не менее седьмой части от зубца R.

Интервалы и сегменты также имеют свои нормы. При их нарушении врач может направить на дальнейшее исследование.

Нормальные показатели:

• сегмент ST должен быть на изолинии;
• комплекс QRS — не более 0.07 – 0.11 с;
• интервал PQ — от 0.12 до 0.21 с;
• интервал QT рассчитывается с учетом частоты сердечных сокращений.

Для записи кардиограммы к телу крепят датчики, которые передают электрические импульсы к электрокардиографу. Используются 6 основных отведений, обозначаемых буквами V от 1 до 6.

Правила расшифровки кардиограммы:

• В отведении I, II или III определите место самой высокой области зубца R и измерьте промежуток между следующими двумя зубцами. Разделите это число на два для определения регулярности ЧСС.
• Измерьте каждый зубец и интервал, их нормы описаны выше.

Подсчет ЧСС проводится по формуле. При скорости записи 25 мм/с расстояние интервала R — R умножается на 0.04, при 50 мм/с — на 0.02.

В медицинской практике существуют нормы ЭКГ для разных возрастных групп. У новорожденных и детей показатели отличаются от взрослых. У новорожденных масса правого желудочка преобладает над левым, что отражается на ЭКГ.

У детей соотношение зубца P к зубцу R в норме составляет 1:3, а у взрослых — 1:8. Высота зубца R у детей ниже, чем у взрослых. У новорожденных зубец Т может быть отрицательным, а PQ интервал укороченным.

В дошкольном возрасте показатели ЭКГ меняются. Нормальные значения у детей:

Важно! Только после 6–7 лет показатели ЭКГ приближаются к взрослым.

Ошибки в результатах ЭКГ могут быть связаны с:

• Неправильно прикрепленными электродами;
• Посторонним фоном;
• Курением и алкоголем;
• Приемом пищи;
• Эмоциональными переживаниями;
• Временем суток.

Специалист должен учитывать эти факторы при расшифровке ЭКГ.

Электрокардиография помогает выявить многие сердечные патологии, такие как аритмия, брадикардия и тахикардия. Брадикардия характеризуется снижением ЧСС ниже 60 ударов в минуту и может указывать на патологии сердца.

Экстрасистолия — это несвоевременное сокращение сердечных отделов, вызывающее у пациента страх и тревогу. Иногда аритмия может быть физиологической, но в других случаях указывать на серьезные патологии.

Тахикардия — увеличение ЧСС более 90 ударов в минуту, часто возникает после физической нагрузки или стресса.

Инфаркт миокарда — это гибель тканей миокарда, сопровождающаяся изменениями на ЭКГ. Каждая стадия инфаркта имеет свои характерные изменения на кардиограмме.

Электрокардиография — сложный, но информативный метод диагностики. Расшифровку данных должен проводить квалифицированный врач для точной постановки диагноза и назначения лечения.

Экг онлайн расшифровка с вводом данных — Сердце

ЭКГ — важное обследование при подозрении на болезни сердца. Электрокардиография помогает диагностировать ишемические изменения сердечной мышцы, вызванные недостатком кислорода. Наиболее серьезным проявлением таких изменений является инфаркт миокарда, когда сердечные клетки погибают из-за нехватки кислорода.

Анализ ЭКГ также может выявить аритмию — нарушение сердечного ритма. Заключение ЭКГ позволяет обнаружить расширение сердца при его недостаточности или эмболии легочной артерии. Кардиограмма обычно проводится в рамках предоперационного обследования перед плановой процедурой под общей анестезией или в ходе общего обследования.

Перед исследованием не требуется соблюдать особый режим. Главное — сохранять спокойствие.

Расшифровка ЭКГ — норма у взрослых, таблица

Анализ результатов ЭКГ проводится по определенной последовательности:

• Определение сердечного ритма. Если интервалы между зубцами «R» равны, показатели в норме.
• Подсчет частоты сердечных сокращений. Это делается путем деления времени записи ЭКГ на количество клеточек между зубцами «R». При нормальной кардиограмме частота сокращений не должна превышать 90 уд/мин. Здоровое сердце должно иметь синусовый ритм, который определяется по возвышенности зубца «Р», отражающего возбуждение предсердий. Нормальное значение составляет 0,25 мВ с продолжительностью 100 мс.
• Глубина зубца «Q». Нормальная глубина не должна превышать 0,25% от амплитуды зубца «R», а ширина — 30 мс.
• Амплитуда зубца «R». При нормальной работе сердца она может варьироваться от 0,5 до 2,5 мВ. Время активации возбуждения в правой сердечной камере (отведения V1-V2) составляет 30 мс, а в левой камере (отведения V5-V6) — 50 мс.
• Размер зубца «S». В норме его максимальная амплитуда не должна превышать 2,5 мВ.
• Амплитуда зубца «T». Она должна составлять ⅔ амплитуды зубца «R». Нормальная ширина зубца «T» варьируется от 100 до 250 мс.
• Ширина комплекса QRS. Нормальный показатель составляет 100 мс, измеряется от начала зубца «Q» до окончания зубца «S». Нормальная амплитуда зубцов «R» и «S» определяется электрической активностью сердца и не должна превышать 2,6 мВ.

Экг здорового человека и признаки изменений

ЭКГ здорового человека содержит множество показателей, по которым оценивается состояние сердца. Она играет ключевую роль в выявлении отклонений, таких как инфаркт миокарда.

С помощью электрокардиограммы можно диагностировать некротические зоны инфаркта и определить глубину повреждения сердечной мышцы.

Нормы ЭКГ для мужчин и женщин, а также для детей:

Ссылка на видео

ЭКГ имеет важное значение для диагностики сердечных патологий. Инфаркт миокарда — одна из самых опасных сердечных болезней, и только электрокардиограмма может выявить некротические зоны.

Признаки инфаркта миокарда на ЭКГ:

• Зона некроза: изменения комплекса Q-R-S, глубокий зубец Q.
• Зона повреждения: смещение (возвышение) сегмента S-T, сглаживание зубца R.
• Зона ишемии: изменение амплитуды и отрицательный зубец Т.

Электрокардиография также позволяет определить глубину повреждения сердечной мышцы.

Общие принципы ЭКГ анализа

Тело человека обладает высокой электропроводимостью, что позволяет считывать с его поверхности потенциальную энергию сердца с помощью электродов, размещенных на различных участках.

При возбуждении сердечной мышцы электрическими импульсами происходит изменение разности напряжений между определенными точками отведения. Эти изменения регистрируются электродами, установленными на груди и конечностях.

В период систолы и диастолы (сокращения и расслабления) сердечной мышцы напряжение колеблется. Эти колебания фиксируются на диаграммной бумажной ленте в виде кривой линии с зубцами, выпуклостями и вогнутостями. Сигналы и вершины треугольных зубцов формируют электроды, размещенные на конечностях (стандартные отведения).

Шесть отведений на груди отображают сердечную активность в горизонтальном положении — от V1 до V6.

На конечностях:

• Отведение I фиксирует уровень напряжения между электродами на левом и правом запястье (I = ЛР — ПР).
• Отведение II регистрирует электрическую активность в цепи между голеностопом левой ноги и запястьем правой руки.
• Отведение III характеризует напряжение между электродами на запястье левой руки и голеностопом левой ноги (ЛР — ЛН).

Источник: https://serdse.top/http-vdp-mycdn-me-getimageid348725119595idx14thumbtype37f1/

Расшифровка экг онлайн бесплатно

Наверное, каждый взрослый человек хотя бы раз сталкивался с ЭКГ — электрокардиограммой, которая регистрирует ритм сердца.

Однако у большинства пациентов знания о ней ограничиваются лишь пониманием, что на полученной ленте изображена ломаная линия.

Многие наши читатели используют методику лечения заболеваний сердца на основе натуральных ингредиентов, разработанную Еленой Малышевой. Рекомендуем ознакомиться с ней.

Для тех, кто хочет заранее узнать о состоянии своего здоровья, разберемся, как проходит расшифровка ЭКГ и что из нее можно узнать.

На нашем сайте также доступна консультация квалифицированного кардиолога, который сможет точно интерпретировать данные кардиограммы.

Экг – просто, доступно и необходимо

ЭКГ — это доступный метод оценки активности сердца. Благодаря портативным устройствам процедуру можно провести в любых условиях: на улице, дома или в транспорте. Она занимает всего 5-7 минут.

Показаниями для ЭКГ могут стать неприятные ощущения в грудной клетке, а также боль, отдающая в спину, левую руку или брюшную полость. Врач любой специализации может направить пациента на ЭКГ в рамках планового обследования или при наличии следующих симптомов:

• сильная одышка;
• гипертензия;
• перебои в ритме сердца или шумы;
• частые обмороки (или после единственного случая);
• беспричинная слабость;
• отеки конечностей и др.

Пациенты, перенесшие инфаркт или инсульт, должны проходить обследование по указанию лечащего врача. В некоторых случаях требуется запись показателей суточной работы сердца или с нагрузками. Даже здоровым людям рекомендуется проходить ЭКГ не реже одного раза в 1-2 года для предотвращения возможных нарушений.

Сердце можно записать?

Чтобы расшифровать кардиограмму, важно понять принцип работы сердца и методику снятия ЭКГ.

На стенке правого предсердия расположен синусовый узел, откуда начинается распространение импульсов. Они проходят через предсердия, достигают атриовентрикулярного узла, затем идут по пучку Гиса и его ножкам, распространяясь по желудочкам. Эта схема возбуждений создает синусовый ритм.

Человеческое тело обладает электропроводимостью, поэтому биотоки сердца можно записывать с помощью ЭКГ. Электрокардиограмма — это регистрация электрических сигналов с различных участков сердечной мышцы. Для этого на определенные точки тела крепят электроды, которые передают сигналы на аппарат ЭКГ.

В практике используются три стандартных двухполюсных отведения (I, II, III), три усиленных однополюсных отведения (aVR, aVL, aVF), которые крепятся на конечности, и шесть грудных отведений (V1-V6). Правильное наложение электродов может выполнить только обученный медик, иначе результаты ЭКГ будут неверными.

Реже применяются три отведения (V7-V9), которые помогают получить более точную информацию о состоянии задней стенки левого желудочка.

В предложенном видео можно подробнее узнать о распространении импульсов в сердце и правильном наложении электродов при проведении ЭКГ.

Зубцы и интервалы

Все электрические сигналы преобразуются в графическую информацию и наносятся на специальную ленту, разделенную на квадраты площадью 1 мм². В результате мы видим кривую с выраженными зубцами, которые имеют свои названия: P, Q, R, S, T.

Каждый зубец отражает определенные действия сердечной мышцы и их длительность:

• P – возбуждение правого и затем левого предсердия (не менее 0,12 с);
• Q – возбуждение межжелудочковой перегородки (0,03 с);
• R – возбуждение верхушки сердца с прилегающей областью (0,05 с);
• S – возбуждение основания сердца (0,02 с).

Зубцы Q, R и S рассматриваются как единый желудочковый комплекс (0,10 с).

Изучив методы Елены Малышевой в лечении тахикардии, аритмии, сердечной недостаточности и стенокардии, мы решили предложить их вашему вниманию.

• T – этот зубец отображает реполяризацию, то есть восстановление исходного состояния всех отделов сердца.

Зубцы образуют соответствующие сегменты и интервалы.

Далее представлено видео из обучающего курса, в котором подробно описано формирование каждого элемента кардиограммы.

При расшифровке кардиограммы специалисты придерживаются определенной последовательности.

Сердечный ритм и его частота

В норме ритм сердца должен быть синусовым, что означает, что импульс возникает в синусовом узле. Это подтверждается наличием зубца P, который предшествует комплексу QRS и положителен во всех отведениях, кроме aVR. Если это не так, это может указывать на патологию сердца.

При слабости синусового узла водителем ритма могут стать предсердно-желудочковый узел, пучки Гиса или волокна Пуркинье. Функциональный диагност указывает эту информацию на ленте ЭКГ, а также частоту сердечных сокращений (ЧСС), которую можно рассчитать самостоятельно.

Для расчета ЧСС нужно знать скорость записи ЭКГ и расстояние R-R (количество маленьких квадратиков между ними).

Если скорость записи 25 мм/с, то формула будет следующей:

Если скорость 50 мм/с, то ЧСС = 60 / (R-R * 0.02).

Нормальная ЧСС для взрослого человека составляет 60–100 ударов в минуту. У детей показатели кардиограммы варьируются и увеличиваются с возрастом: частота колеблется от 110 ударов в минуту в первые месяцы жизни до 90 ударов в подростковом возрасте.

Учащенный ритм указывает на тахикардию, замедленный — на брадикардию, а неодинаковое расстояние R-R свидетельствует об аритмии.

На рисунке представлены примеры нормального ритма сердца (а), тахикардии (б), брадикардии (в) и нерегулярного ритма (аритмии) взрослого человека (г).

Электрическая ось сердца

Специалист обращает внимание на расположение электрической оси сердца (ЭОС). Она может быть нормальной, вертикальной, горизонтальной или отклоненной в одну из сторон. Это положение зависит от нескольких факторов, таких как рост, вес, возраст и беременность.

Поэтому не стоит сразу делать выводы об отклонениях в работе сердца у взрослого человека. Однако игнорировать изменения, особенно резкие смещения оси, нельзя. Это может указывать на проблемы с дыхательной системой, пороки сердца, изменения в миокарде или атеросклероз.

В таких случаях назначается дополнительное обследование пациента.

При чтении ЭКГ для определения ЭОС следует придерживаться определенного алгоритма.

Анализ зубцов и интервалов

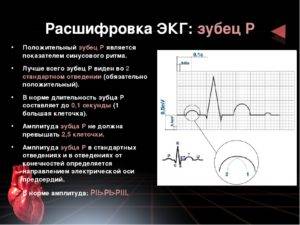

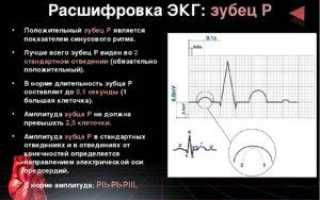

Анализ ЭКГ включает мониторинг зубцов и интервалов. Начинаем с зубца Р, который должен быть синусовым.

Если в втором отведении зубец Р имеет увеличенную амплитуду или продолжительность, это может указывать на гипертрофию правого или левого предсердия.

Оценка интервала PQ позволяет выявить блокаду атриовентрикулярного узла, что проявляется в увеличенной продолжительности интервала или его полном отсутствии.

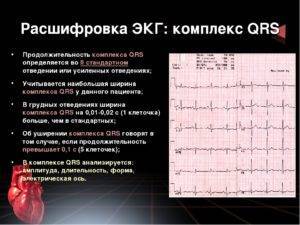

Чтение комплекса QRS также важно. Нормальная длительность составляет 0,06-0,10 с. Удлинение комплекса указывает на нарушение проводимости в ножках пучка Гиса. Примеры ЭКГ с блокадой правой и левой ножки представлены ниже.

Зубец Q, глубина которого превышает 1/3 зубца R, может свидетельствовать об инфаркте миокарда.

Интервал QT отражает продолжительность сокращения желудочков и составляет 0,35-0,45 с. Его удлинение указывает на ишемическую болезнь сердца, а укорочение – на гиперкальцемию. Сегмент ST не должен превышать изолинию более чем на 1 мм и опускаться ниже 0,5 мм. Нарушение первого условия может свидетельствовать об остром инфаркте или перикардите, а второго – об ишемии.

На видео представлена последовательность и подробная расшифровка всех зубцов и интервалов ЭКГ.

Тем не менее, правильно интерпретировать кардиограмму может только специалист.

Линейка – незаменимая помощница

Порой жизнь человека зависит от драгоценных минут, в течение которых медик должен определить причину ухудшения состояния пациента и принять меры.

Фельдшерам скорой помощи иногда приходится ставить диагноз прямо на дому у пациента, опираясь только на данные электрокардиографии. В таких ситуациях анализ должен быть проведен быстро и точно.

Для экстренных случаев и в помощь студентам-медикам была разработана линейка для интерпретации ЭКГ.

Линейка для расшифровки ЭКГ

С ее помощью можно быстро анализировать ЭКГ: определять частоту сердечных сокращений, измерять и сравнивать интервалы с нормой, а также определять ЭОС. Это изобретение может быть полезным и для самостоятельной расшифровки ЭКГ.

Другие способы заглянуть в «мотор» человеческого организма

Современная медицина использует не только электрокардиограмму, но и эхокардиографию, а также суточный мониторинг сердечного ритма для обследования сердца.

Метод Холтера

Данный метод позволяет получать непрерывные данные о работе сердца в течение 24 часов, а иногда и до 7 дней. Суточный мониторинг помогает выявить патологии, проявляющиеся в специфических условиях.

На тело пациента крепят 2 или 3 электрода (реже больше), а регистратор, который ведет непрерывную запись, носится на поясе или через плечо. При этом обследуемый ведет обычный образ жизни, фиксируя время и обстоятельства появления неприятных ощущений.

Регистраторы бывают с магнитным носителем и с цифровой памятью.

Анализ собранной информации проводится на компьютере с соответствующим программным обеспечением, при этом результаты корректирует специалист.

Заключение по суточному мониторингу сердца включает те же обязательные пункты, что и в обычной ЭКГ, но дополнительно содержит информацию о самочувствии, согласно дневнику, предписанным нагрузкам и связанным с ними изменениям.

Эхокардиограмма

Сердце, как и любой орган, подлежит ультразвуковому исследованию. Во время процедуры врач видит на экране бьющееся сердце в реальном времени. Эхокардиография безболезненна и не имеет противопоказаний. Ее назначают, если у пациента:

• Шумы в сердце;
• Признаки желудочковой недостаточности;
• ИБС в хронической или острой форме;
• Травмы грудной клетки;
• Подозрение на аневризму аорты или другие сосудистые отклонения.

Во время эхокардиографии врач-функциональный диагност может оценить:

• Состояние сердечных клапанов;
• Размеры камер сердца и толщину их стенок;
• Направление и скорость кровотока;
• Давление в легочной артерии.

Для выявления скрытых патологий, не диагностируемых в состоянии покоя, пациенту могут назначить нагрузки во время процедуры. Это называется стресс-эхо.

На результаты эхокардиографии влияют три фактора:

• Особенности пациента (ожирение, расположение сердца, деформация грудной клетки, эмфизема легких);
• Опыт и квалификация функционального диагноста;
• Класс аппарата УЗИ.

Поэтому на основе одного результата эхокардиографии не делают окончательных выводов о здоровье сердца и не ставят диагнозы. Обычно процедуру назначают в комплексе с электрокардиографией.

Выводы

Данная статья имеет ознакомительный характер. Правильно интерпретировать электрокардиограмму может только кардиолог с многолетним опытом. Тем не менее, каждый человек может определить, является ли его ритм синусовым, оценить частоту сердечных сокращений (ЧСС) и сравнить продолжительность интервалов с нормой, следуя предложенному алгоритму для установления ЭОС.

Важно помнить: если вы заметили отклонения на своей ЭКГ, не спешите ставить себе диагноз и принимать лекарства — дождитесь заключения врача.

• У вас часто возникают неприятные ощущения в области сердца (колющая или сжимающая боль, чувство жжения)?
• Внезапно ощущаете слабость и усталость?
• У вас постоянно скачет давление?
• Одышка появляется даже после незначительной физической нагрузки?
• Вы уже давно принимаете множество лекарств, соблюдаете диету и следите за весом?

Источник: yafrodita.ru

10 мобильных программ для обучения ЭКГ

Изучение основ электрокардиографии является обязательным для всех медицинских факультетов и необходимо для врачей. Для оптимизации процесса обучения мы составили список приложений, содержащих информацию о нормальных и патологических интерпретациях электрических потенциалов сердца.

Лечение ОКС — медицинский алгоритм

Приложение для оказания помощи при остром коронарном синдроме (ОКС) доступно бесплатно на вашем Android-смартфоне.

После запуска приложения проведите по экрану, чтобы перейти на следующую страницу.

Введите данные пациента: длительность болевого синдрома, наличие или отсутствие ЭКГ-признаков подъема сегмента ST или блокады левой ножки пучка Гиса, время начала болевого синдрома и предполагаемое время доставки пациента в центр для проведения чрезкожных коронарных вмешательств (ЧКВ). После этого приложение предоставит диагноз и алгоритм лечения с указанием названий и доз медикаментов согласно рекомендациям Европейского и Украинского обществ кардиологов.

При изменении данных пациента диагноз и тактика лечения будут обновляться автоматически.

Скачивание бесплатное. Язык интерфейса — русский.

ЭКГ справочник — бесплатное скачивание

Приложение от практикующего врача с кратким руководством по расшифровке электрокардиограммы.

Отсутствие рекламы, лаконичность и точность материала делают эту программу незаменимой для любого медика на Android-смартфоне. Отфильтрованный контент позволяет быстро разобраться в диагностике ЭКГ.

Язык интерфейса — русский. Скачивание бесплатное. Для использования необходима регистрация на сайте производителя.

ECG Basics — Free (бесплатно)

Это медицинское приложение охватывает основы ЭКГ и поможет вам в изучении и интерпретации диагностических данных.

• Программа предлагает уникальные функции:
  • Возможность делать заметки.
  • Интерпретация текста в речь.
  • Аннотирование и возможность делиться важными моментами с друзьями.

Бесплатная версия включает 8 глав, которые рассматривают ключевые аспекты неотложной, кардиологической и медицинской помощи:

• Введение и основные термины.
• Брадикардии и нарушения атриовентрикулярной проводимости.
• Предсердные аритмии.
• Функциональная тахикардия.
• Другие виды тахикардий.
• Острый инфаркт миокарда.
• Ишемическая болезнь сердца.
• Холтеровское мониторирование.

Язык программы — английский.

Доступно на Android.

ЭКГ: Расшифровка и Тесты

Мобильное приложение для студентов-медиков, фельдшеров и врачей, предназначенное для расшифровки ЭКГ.

С помощью простых примеров и тестов можно быстро научиться интерпретировать данные электрокардиограммы и закрепить существующие навыки.

Функционал приложения включает:

• Описание патологий с примерами кардиограмм и пояснениями.
• Строение проводящей системы сердца.
• Правила снятия и чтения электрокардиограмм.
• Тесты для проверки и закрепления знаний.

Скачивание бесплатное.

Доступно на Android и iOS.

Electrocardiogram ECG Types — обучение ЭКГ

Эта медицинская программа обучит вас определять различные типы ЭКГ и ставить диагнозы.

Приложение подходит для студентов медицинских вузов, изучающих физиологию, пропедевтику и кардиологию.

Интерфейс на английском языке. Скачивание бесплатное.

Android

EKG-card — оценка ЭКГ в кармане

Медицинское приложение для оценки ЭКГ.

«ЭКГ-Card ™» предоставляет удобный и надежный обзор информации для врачей, ординаторов и студентов.

Программа включает определения, данные и различные описания ритма:

• Вычисление ЧСС
• Вычисление электрической оси
• Определение интервала QT (информация и расчеты)
• Гипертрофия правого предсердия
• Гипертрофия правого желудочка
• Гипертрофия левого предсердия
• Гипертрофия левого желудочка
• Атриовентрикулярная блокада
• Mobitz I (Венкебаха)
• Mobitz II
• Блокада правой ножки пучка Гиса
• Блокада левой ножки пучка Гиса
• Нормальный синусовый ритм
• Синдром преждевременной реполяризации
• Преждевременное возбуждение предсердий
• Фибрилляция предсердий
• Преждевременная деполяризация желудочков
• Пароксизмальная предсердная тахикардия
• Мультифокальная предсердная тахикардия
• Суправентрикулярная тахикардия
• Трепетание предсердий
• Бигеминия
• Тригеминия
• Ускоренный идиовентрикулярный ритм
• Желудочковая тахикардия
• Мерцание желудочков
• Асистолия
• Ишемия
• Изменения на ЭКГ при экстракардиальной патологии (наркотики, болезни)

Язык приложения — английский.

Цена: Android $1.63, iOS $1.99.

Интерпретация ЭКГ — мобильная программа

Медицинская андроид-программа для расшифровки основных ЭКГ-признаков кардиологических синдромов. Она включает рисунки и подробные описания.

Программа будет полезна студентам медицинских вузов и практикующим врачам, желающим обновить свои навыки в определении патологии.

Контент на английском языке. Загрузка бесплатная.

Android

ECG 100 Clinical Cases — клинические примеры ЭКГ

Эта медицинская программа предлагает виртуальную практику в клинической кардиологии с 100 различными случаями, которые помогут вам диагностировать сердечные патологии.

Приложение будет полезно студентам медицинских учебных заведений при изучении темы ЭКГ на различных кафедрах.

Скачайте и изучайте кардиологию бесплатно. Контент на английском языке.

Android

Экстренная кардиология — игровое обучение

Программа для врачей предлагает учебно-игровую мультимедийную платформу для имитации экстренных кардиологических состояний и их виртуального лечения.

Компьютерное моделирование кардиологических состояний основывается на вычислении ключевых гемодинамических показателей, характерных для различных заболеваний:

• Артериальное давление (АД)
• Частота пульса (ЧСС) и дыхания (ЧД)
• Минутный объём кровообращения (МОК)
• Объём циркулирующей крови (ОЦК)
• Общее периферическое сосудистое сопротивление (ОПСС)
• Легочно-сосудистое сопротивление (ЛСС)
• Давление заклинивания легочных капилляров (ДЗЛК)
• Центральное венозное давление (ЦВД)
• Эхо-кардиографические показатели:
  • Размер левого предсердия (ЛП)
  • Конечно-диастолический объём (КДО)
  • Толщина межжелудочковой перегородки (МЖП)
  • Давление в легочной артерии (ЛА ср)
  • Фракция выброса (ФВ)

Для расчета гемодинамических показателей, изменяющихся при различных заболеваниях, используются известные математические формулы. Имитация лечения основана на фармакологических свойствах медикаментов, влияющих на основные гемодинамические параметры.

Протоколы лечения в программе соответствуют рекомендациям Европейского общества кардиологов.

Скачивание бесплатное. Контент доступен на русском языке.

Платформа: Android.

СМП — протоколы

Приложение включает клинические протоколы (стандарты диагностики и лечения), а также приказы и постановления, разработанные Министерством здравоохранения Республики Беларусь для Скорой медицинской помощи.

В приложении также представлены:

• Небольшой кодификатор МКБ-10
• Шкала Глазго для взрослых и детей старше 4 лет
• Обучающее видео по аппаратуре, интубации и другим темам
• Обучающее видео по ЭКГ
• Схема осмотра пациента
• Схема описания карты вызова
• Шпаргалки и таблицы для упрощения работы на СМП.

Скачивание программы бесплатное.

Android

Источник: https://medical-club.net/10-mobilnykh-programm-dlya-obucheniya-ekg/

Расшифровка экг сердца онлайн

Наверняка, каждый взрослый человек хотя бы раз проходил обследование с помощью ЭКГ — электрокардиограммы, которая регистрирует ритм сердца.

Однако у большинства пациентов знания о ней ограничиваются лишь тем, что на полученной ленте они видят ломаную линию.

Многие наши читатели используют методику лечения заболеваний сердца на основе натуральных ингредиентов, разработанную Еленой Малышевой. Рекомендуем ознакомиться с ней.

Для тех, кто хочет заранее узнать о состоянии своего здоровья, разберемся, как проходит расшифровка ЭКГ и что из нее можно узнать.

На нашем сайте также доступна консультация квалифицированного кардиолога, который сможет подробно интерпретировать данные кардиограммы.

Что такое экг как расшифровать самостоятельно

В некоторых случаях повторный анализ ЭКГ может показать отклонения от предыдущих результатов. Это может быть связано с несколькими факторами:

• Время суток. ЭКГ рекомендуется проводить утром или днём, когда организм ещё не подвергся стрессу.
• Нагрузки. Важно, чтобы пациент был спокоен во время записи ЭКГ. Выброс гормонов может увеличить частоту сердечных сокращений (ЧСС) и исказить результаты. Также не рекомендуется заниматься тяжёлым физическим трудом перед обследованием.
• Приём пищи. Процессы пищеварения влияют на кровообращение, а алкоголь, табак и кофеин могут изменить ЧСС и артериальное давление.
• Электроды. Неправильное наложение или смещение электродов могут существенно изменить показатели. Поэтому важно не двигаться во время записи и обезжиривать кожу в области наложения электродов; использование кремов и других средств перед обследованием нежелательно.
• Фон. Посторонние приборы могут повлиять на работу электрокардиографа.

Позвольте рассказать историю создания первого кардиографа.

В XIX веке французский ученый Габриэль Ионас Липпман, будущий лауреат Нобелевской премии, изучал электрические явления в организме человека. В ходе экспериментов он доказал, что сердце вырабатывает электроэнергию во время сокращений, причем количество энергии варьируется в зависимости от ситуации.

Для её измерения он создал ртутный электрометр. Этот прибор лишь отдаленно напоминал современные электрокардиографы, но его изобретение подтвердило возможность использования ЭКГ как метода диагностики.

Синусовая аритмия — распространённый диагноз у детей и подростков. Она характеризуется различными временными промежутками между синусовыми сокращениями сердечной мышцы.

Специалисты утверждают, что данная патология может быть вызвана физиологическими изменениями. До 40% синусовых аритмий требуют контроля кардиолога.

Пациенты должны проходить осмотр и повторные исследования каждые 3-4 месяца. Эти меры предосторожности помогут предотвратить развитие более серьёзных сердечных заболеваний.

Электрокардиография — это метод обследования электрофизиологической работы сердечной мышцы. Специальный аппарат регистрирует малейшие изменения в её деятельности и выводит их в графическом виде.

С помощью ЭКГ можно обнаружить проводимость, частоту сокращений, гипертрофические изменения, рубцы и другие изменения в работе миокарда.

Виды диагностики

Существует несколько методик электрокардиографического исследования сердца (ЭКГ):

• ЭКГ в покое. Это стандартный метод, используемый в большинстве случаев. Если результаты не являются точными, переходят к другим типам ЭКГ.

• ЭКГ с нагрузкой. Этот метод включает физическую (велоэргометрия, тредмил-тест) или медикаментозную нагрузку. Также сюда относится введение датчика через пищевод для электрической стимуляции сердца. Этот подход помогает выявить заболевания, которые не обнаруживаются в состоянии покоя.

• Суточное (холтеровское) мониторирование. На грудной клетке устанавливается небольшой аппарат, который фиксирует сердечную деятельность в течение суток. Это позволяет отслеживать работу сердца во время повседневной активности.

• Чреспищеводное ЭКГ. Этот метод применяется при низкой информативности стандартной электрокардиографии через грудную стенку.

Основные задачи электрокардиографии

1. Своевременное выявление нарушений ритма и частоты сердечных сокращений (аритмий и экстрасистол).
2. Определение острых (инфаркт миокарда) и хронических (ишемия) изменений сердечной мышцы.
3. Выявление нарушений проводимости нервных импульсов в сердце (блокады).
4. Определение острых (тромбоэмболия легочной артерии) и хронических (хронический бронхит с дыхательной недостаточностью) заболеваний легких.
5. Выявление электролитных изменений (уровень калия, кальция) и других изменений миокарда (дистрофия, гипертрофия).
6. Косвенная регистрация воспалительных заболеваний сердца (миокардит).

Недостатки метода

Основным недостатком электрокардиографии является кратковременная регистрация показателей. Запись отражает работу сердца только в момент снятия ЭКГ в состоянии покоя. Поскольку нарушения могут быть преходящими, специалисты часто используют суточное мониторирование и нагрузочные тесты для более точной оценки состояния сердца.

Показания к проведению ЭКГ

Электрокардиография (ЭКГ) может проводиться как в плановом, так и в экстренном порядке. Плановая регистрация ЭКГ осуществляется при ведении беременности, при поступлении пациента в больницу, перед операциями или сложными медицинскими процедурами, а также для оценки сердечной деятельности после лечения или операций.

ЭКГ назначается с профилактической целью:

• людям с высоким артериальным давлением;
• при атеросклерозе сосудов;
• в случае ожирения;
• при гиперхолестеринемии (повышенном уровне холестерина в крови);
• после перенесенных инфекционных заболеваний (например, ангина);
• при заболеваниях эндокринной и нервной систем;
• лицам старше 40 лет и тем, кто подвержен стрессам;
• при ревматологических заболеваниях;
• людям с профессиональными рисками (пилоты, моряки, спортсмены, водители) для оценки профпригодности.

В экстренном порядке ЭКГ назначается:

• при болях или дискомфорте за грудиной или в грудной клетке;
• при резкой одышке;
• при длительных сильных болях в животе (особенно в верхней части);
• при стойком повышении артериального давления;
• при необъяснимой слабости;
• при потере сознания;
• при травме грудной клетки (для исключения повреждений сердца);
• в момент или после нарушения сердечного ритма;
• при болях в грудном отделе позвоночника и спине (особенно слева);
• при сильной боли в области шеи и нижней челюсти.

Противопоказания к ЭКГ

Абсолютных противопоказаний к снятию ЭКГ нет. Относительными противопоказаниями могут быть нарушения целостности кожи в местах крепления электродов. Однако в экстренных случаях ЭКГ необходимо проводить всегда.

Подготовка к электрокардиографии

Особенной подготовки к ЭКГ не требуется, но есть важные нюансы, о которых пациента должен предупредить врач.

1. Пациент должен сообщить, принимает ли он сердечные препараты (это должно быть указано в направлении).
2. Во время процедуры нельзя разговаривать и двигаться; необходимо лежать, расслабившись и дыша спокойно.
3. Следует слушать и выполнять простые команды медперсонала, например, вдохнуть и задержать дыхание на несколько секунд.
4. Процедура безболезненная и безопасная.

Искажение записи электрокардиограммы может произойти из-за движений пациента или неправильного заземления аппарата. Неплотное прилегание электродов к коже или их неправильное подключение также могут привести к ошибкам в записи. Помехи возникают при мышечной дрожи или электрической наводке.

Проведение электрокардиографии или как делают ЭКГ

Рисунок 2. Наложение электродов при ЭКГ

При записи кардиограммы пациент лежит на спине на горизонтальной поверхности. Руки вытянуты вдоль туловища, ноги выпрямлены и не согнуты в коленях, грудь обнажена. К лодыжкам и запястьям крепятся электроды по следующей схеме:

• правой руке – красный электрод;
• левой руке – желтый;
• левой ноге – зеленый;
• правой ноге – черный.

На грудную клетку накладываются еще 6 электродов.

После подключения пациента к аппарату ЭКГ производится запись, которая на современных электрокардиографах длится не более одной минуты. В некоторых случаях медработник просит пациента вдохнуть и задержать дыхание на 10-15 секунд для дополнительной записи.

В конце процедуры на ЭКГ-ленте указываются возраст, Ф.И.О. пациента и скорость записи кардиограммы. Затем специалист расшифровывает запись.

Расшифровка ЭКГ и интерпретация

Расшифровкой электрокардиограммы занимаются кардиологи, врачи функциональной диагностики или фельдшеры в условиях скорой помощи. Данные сравниваются с эталонной ЭКГ. На кардиограмме выделяют пять основных зубцов (P, Q, R, S, T) и малозаметную U-волну.

Таблица 1. ЭКГ: расшифровка у взрослых (норма)

Изменения зубцов и интервалов могут указывать на замедление проведения нервного импульса по сердцу. Инверсия зубца T и/или подъем или снижение интервала ST относительно изометрической линии могут свидетельствовать о повреждении клеток миокарда.

При расшифровке ЭКГ изучают формы и интервалы всех зубцов, а также проводят комплексную оценку всей электрокардиограммы. Анализируется амплитуда и направление зубцов в стандартных и усиленных отведениях (I, II, III, avR, avL и avF). Суммарная картина этих элементов позволяет судить об электрической оси сердца (ЭОС), выявлять блокады и определять расположение сердца в грудной клетке.

Например, у тучных людей ЭОС может отклоняться влево и вниз. Таким образом, расшифровка ЭКГ предоставляет информацию о источнике сердечного ритма, проводимости, размере сердечных камер (предсердий и желудочков), изменениях миокарда и электролитных нарушениях.

Наибольшее клиническое значение ЭКГ имеет при инфаркте миокарда и нарушениях проводимости сердца. Анализируя электрокардиограмму, можно определить локализацию некроза и его давность. Оценка ЭКГ должна проводиться в сочетании с эхокардиографией, суточным мониторированием ЭКГ и функциональными нагрузочными пробами. В некоторых случаях ЭКГ может быть неинформативной, например, при массивных внутрижелудочковых блокадах, таких как полная блокада левой ножки пучка Гиса. В таких ситуациях необходимо использовать другие диагностические методы.

Видео по теме «ЭКГ норма»

Электрокардиограмма (ЭКГ) — это простое исследование, позволяющее оценить состояние сердца. Врач может назначить ЭКГ для анализа ритма и проводимости сердца, выявления блокад, определения размеров предсердий и желудочков, а также оценки кровоснабжения сердечной мышцы. ЭКГ помогает диагностировать заболевания, такие как сердечная недостаточность, инфаркт миокарда, аритмия, пороки сердца и нарушения работы легких.

Анализ ЭКГ может назначить врач любой специальности, но чаще всего это делает кардиолог после осмотра пациента и изучения анамнеза. Показания для проведения ЭКГ включают:

• боль в груди;
• повышение артериального давления;
• одышку;
• частые обмороки;
• шумы в сердце;
• сахарный диабет;
• ревматизм;
• необходимость перед хирургическим вмешательством;
• перебои в работе сердца;
• учащенное сердцебиение без физической или эмоциональной нагрузки;
• перенесенный инсульт.

ЭКГ также рекомендуется всем здоровым людям старше 40 лет для исключения бессимптомной ишемической болезни сердца или перенесенного инфаркта миокарда. Кроме того, исследование необходимо беременным женщинам, так как во время беременности сердце работает с повышенной нагрузкой.

Разновидности ЭКГ

Существует несколько видов кардиограмм, которые помогают оценить состояние здоровья пациента в различных условиях. Наиболее распространенной является классическая ЭКГ. В этом случае кардиограмму получают, размещая специальные электроды на ногах, руках и груди пациента. Эти металлические контакты фиксируют направление и силу электрических токов, возникающих в сердце при его сокращениях. Однако процедура длится всего несколько минут, и показатели фиксируются только в этот момент. Проблемы с сердцем могут проявляться во время физической нагрузки, сна или приема пищи, поэтому врачи рекомендуют проводить и другие виды кардиографии.

Следующим по популярности является суточное мониторирование ЭКГ по Холтеру. Этот метод позволяет регистрировать работу сердца в течение 1–3 суток. Кардиограмма записывается на приборе, который пациент носит под одеждой. В течение этого времени человек ведет обычный образ жизни и фиксирует в блокноте моменты возникновения неприятных ощущений в области сердца. После завершения мониторинга пациент возвращает прибор врачу, который расшифровывает данные с помощью компьютера.

При проведении ЭКГ с нагрузкой (стресс-ЭКГ) пациент выполняет физические упражнения, такие как бег на дорожке или занятия на велотренажере. Иногда параллельно проводится функциональная проверка легких для исключения симптомов, которые могут влиять на результаты. Результаты ЭКГ с нагрузкой сравниваются с показателями в спокойном состоянии. Врач расшифровывает данные и определяет, являются ли они нормальными.

Противопоказания к проведению ЭКГ

Исследование не имеет противопоказаний, так как устройство регистрирует электрические токи сердца и не влияет на организм. ЭКГ можно делать детям и беременным женщинам. Однако с осторожностью следует подходить к ЭКГ с нагрузкой. Это исследование нельзя проводить пациентам с выраженной сердечной недостаточностью и серьезными патологиями сердца. Стресс-ЭКГ запрещена при подозрении на сердечный приступ, а также при высоком кровяном давлении, стенокардии и аритмии. Проведение исследования может быть затруднено у пациентов с травмами грудной клетки, ожирением или наличием электростимулятора в сердце.

Расшифровка результатов

После исследования пациент получает специальную ленту с результатами. Расшифровка ЭКГ помогает определить, синусовый ли ритм сердца, оценить его регулярность (нормальное, слишком медленное или быстрое биение) и состояние миокарда.

Врач соблюдает определенный порядок при расшифровке результатов:

1. Правильный ритм сердца определяется по промежуткам между зубцами RR. Нормально, когда эти промежутки равны. Если они различаются, ритм сердца считается нерегулярным.
2. Указывают частоту сердечных сокращений (ЧСС). Нормой для взрослых считается 60–90 ударов в минуту. У детей нормальные показатели варьируются: для новорожденных — 140–160 уд./мин., для детей от 6 месяцев до года — 130–135 уд./мин., от 1 до 2 лет — 120–125 уд./мин.
3. Источник возбуждения в сердечной мышце определяется по нескольким признакам. Нормальная работа сердца предполагает, что источником является синусовый узел, и ритм всегда синусовый. Повышенный синусовый ритм указывает на тахикардию, которая возникает при физической нагрузке или эмоциональном возбуждении. Длительная тахикардия может свидетельствовать о сердечной недостаточности, миокардите или анемии. Пониженный синусовый ритм называется брадикардией и может быть обозначен как «синусовый ритм: нерегулярный». Это состояние приводит к недостаточному поступлению кислорода в организм, что вызывает дискомфорт в груди, головокружение, нестабильное артериальное давление и обмороки. Упоминание предсердного, желудочкового или атриовентрикулярного ритмов указывает на патологию (нормальным является только синусовый ритм).
4. Электрическая ось сердца (ЭОС) обычно варьирует от полувертикального до полугоризонтального положения. Резкое смещение вправо или влево может указывать на гипертрофию миокарда.
5. Анализ зубцов P и T: зубец P отражает импульс в синусовом узле и его проведение по предсердиям. Нормой является положительный зубец P шириной до 0,1 сек. и высотой 1,5–2,5 мм. Зубец T показывает затухание возбуждения желудочков; нормальным считается положительный зубец. Отрицательный зубец T может указывать на ишемию или мелкоочаговый инфаркт миокарда.
6. Комплекс QRS показывает, как импульс проводится по всем отделам сердца. Нормальная длительность составляет до 0,1 секунды. Изменение длительности или деформация комплекса QRS характерны для блокады ножек пучка Гиса, инфаркта миокарда и пароксизмальной желудочковой тахикардии.
7. Сегмент PQ демонстрирует время прохождения импульса через предсердия и атриовентрикулярный узел к желудочкам. Нормальные показатели — 0,02–0,09 секунды. Изменения значений сегмента могут свидетельствовать о нарушении проводимости, таком как синдром укороченного PQ или атриовентрикулярная блокада.
8. Сегмент ST показывает период, когда оба желудочка возбуждены. Нормальным считается его расположение на изолинии, допускается смещение на 0,5 мм вверх или вниз. Снижение или повышение сегмента не является нормой и может указывать на ишемическую болезнь или инфаркт миокарда.

Электрокардиограмма (ЭКГ) — это запись электрической активности сердечной мышцы в состоянии покоя. Профессиональный анализ ЭКГ позволяет оценить функциональное состояние сердца и выявить большинство сердечных патологий. Однако некоторые из них требуют дополнительных исследований. Скрытые патологии могут быть обнаружены при кардиограмме на фоне нагрузочного теста. Более информативными являются холтеровский мониторинг (круглосуточная кардиограмма) и эхокардиография.

В каких случаях назначается ЭКГ

Кардиолог выдает направление при наличии у пациента следующих жалоб:

• боли в области сердца, спины, груди, живота, шеи;
• отеки на ногах;
• одышка;
• обмороки;
• перебои в работе сердца.

При внезапном появлении резких болей в области сердца необходимо немедленно сделать ЭКГ.

Регулярное снятие кардиограммы обязательно при следующих заболеваниях:

• перенесенный инфаркт или инсульт;
• гипертензия;
• сахарный диабет;
• ревматизм.

ЭКГ также проводится при подготовке к операциям, мониторинге беременности и медицинском осмотре летчиков, водителей и моряков. Результаты кардиограммы часто требуются для оформления путевок на санаторное лечение и получения разрешений на активные спортивные занятия. В профилактических целях, даже при отсутствии жалоб, рекомендуется ежегодно делать ЭКГ всем, особенно людям старше 40 лет. Это может помочь выявить бессимптомные заболевания сердца.

Сердце трудится всю жизнь. Заботьтесь об этом удивительном органе, не дожидаясь его жалоб!

Что показывает ЭКГ

Кардиограмма визуально представляет собой совокупность зубцов и спадов, обозначаемых буквами P, Q, R, S, T. Анализ высоты, ширины, глубины этих зубцов и длительности интервалов между ними позволяет кардиологу оценить состояние различных участков сердечной мышцы. Зубец P отражает работу предсердий, а три следующих зубца показывают процесс возбуждения желудочков. После зубца T наступает период расслабления сердца.

Кардиограмма помогает определить:

• частоту сердечных сокращений (ЧСС);
• ритм сердечных сокращений;
• виды аритмий;
• блокады проводимости;
• инфаркт миокарда;
• ишемические и кардиодистрофические изменения;
• синдром Вольфа–Паркинсона–Уайта (WPW);
• гипертрофию желудочков;
• положение электрической оси сердца (ЭОС).

Диагностическое значение параметров ЭКГ

ЧСС

Сердце взрослого человека в норме сокращается 60–90 раз в минуту. При частоте ниже 60 ударов в минуту возникает брадикардия, а при частоте выше 90 — тахикардия, которая не всегда является патологией. Значительная брадикардия характерна для тренированных спортсменов, особенно бегунов и лыжников. Преходящая тахикардия может возникать в стрессовых ситуациях и считается нормальной.

У здоровых взрослых людей частота пульса соответствует частоте сердечных сокращений и составляет 60–90 ударов в минуту.

Сердечный ритм

Нормальный сердечный ритм называется регулярным синусовым, так как он генерируется в синусовом узле сердца. Несинусовая генерация является патологичной, а нерегулярность указывает на аритмию.

Во время снятия ЭКГ пациента просят задержать дыхание, чтобы выявить возможную патологичную недыхательную аритмию. Одной из серьезных проблем является мерцательная аритмия (мерцание предсердий). При ней импульсы сердца не генерируются в синусовом узле, а возникают в клетках предсердий. Это приводит к хаотичным сокращениям предсердий и желудочков, что способствует тромбообразованию и увеличивает риск инфаркта и инсульта. Для их предотвращения назначается пожизненная антиаритмическая и антитромботическая терапия.

Мерцательная аритмия — распространенное заболевание в пожилом возрасте. Оно может быть бессимптомным, но представляет реальную угрозу здоровью и жизни. Следите за своим сердцем!

К аритмиям относится и экстрасистолия. Экстрасистолой называют нештатное сокращение сердечной мышцы, вызванное лишним электрическим импульсом, не исходящим из синусового узла. Различают предсердную, желудочковую и атриовентрикулярную экстрасистолию. Единичные функциональные экстрасистолы (обычно предсердные) могут возникать и у здоровых людей на фоне стресса или чрезмерных физических нагрузок. Потенциально опасными считаются групповые и частые желудочковые экстрасистолии.

Блокады

Атриовентрикулярная (A-V) блокада — это нарушение проводимости электрических импульсов от предсердий к желудочкам, что приводит к несинхронным сокращениям. Обычно A-V блокада требует лечения, а в тяжелых случаях может потребоваться установка кардиостимулятора.

Блокада ножек пучка Гиса — это нарушение проводимости внутри миокарда. Она может затрагивать левую или правую ножку, а также обе одновременно и быть частичной или полной. Для этой патологии показано консервативное лечение.

Синоатриальная блокада — это дефект проводимости от синусового узла к миокарду. Этот тип блокады может возникать при других сердечных заболеваниях или из-за передозировки лекарств. Также требует консервативного лечения.

Инфаркт миокарда

Иногда ЭКГ выявляет инфаркт миокарда — некроз сердечной мышцы из-за прекращения кровообращения. Причинами могут быть крупные атеросклеротические бляшки или резкий спазм сосудов. Инфаркты различают по степени поражения: мелкоочаговые (не Q-инфаркты) и обширные (трансмуральные, Q-инфаркты), а также по локализации. Обнаружение признаков инфаркта требует срочной госпитализации пациента.

ЭКГ при инфаркте миокарда

Рубцы на кардиограмме могут свидетельствовать о перенесенном инфаркте миокарда, возможно, безболевом и незамеченном пациентом.

Ишемические и дистрофические изменения

Ишемия сердца — это кислородное голодание его участков из-за недостаточного кровоснабжения. Для лечения этой патологии необходимо назначение противоишемических препаратов.

Дистрофические изменения в миокарде связаны с нарушениями обмена веществ и не зависят от кровообращения.

Синдром Вольфа–Паркинсона–Уайта

Это врожденное заболевание связано с аномальными путями проводимости в миокарде. Если патология вызывает аритмические приступы, требуется лечение, а в тяжелых случаях — хирургическое вмешательство.

Гипертрофия желудочков — это увеличение размеров или утолщение стенок. Чаще всего она возникает из-за пороков сердца, гипертензии или легочных заболеваний. Положение электрической оси сердца (ЭОС) не имеет самостоятельного диагностического значения. При гипертензии обычно наблюдается горизонтальное положение или отклонение влево. Также важно учитывать комплекцию: у худощавых людей ЭОС, как правило, вертикальное.

Особенности ЭКГ у детей

Для детей до года нормальной считается тахикардия до 140 ударов в минуту, колебания частоты сердечных сокращений (ЧСС) при ЭКГ, неполная блокада правой ножки пучка Гиса и вертикальная электрическая ось сердца (ЭОС). У детей до 6 лет допустима ЧСС до 128 ударов в минуту. Дыхательная аритмия характерна для возраста от 6 до 15 лет.

На сегодняшний день электрокардиограмма — это одна из самых распространенных и информативных методик исследования сердечной деятельности. Она безопасна и не вызывает дискомфорта во время проведения.

Процедура может назначаться:

• для выявления заболеваний сердца при наличии определенных симптомов;
• для планового обследования, например, при приеме на работу, получении водительских прав, в период беременности или для получения разрешений на посещение спортивных секций и санаториев;
• для контроля состояния здоровья пациента во время лечения или после его завершения.

В зависимости от результатов ЭКГ назначается соответствующая схема лечения.

Что показывает кардиограмма

Мышца сердца отличается от других органов уникальными функциями: автоматизмом, проводимостью, возбудимостью и сократимостью. Эти особенности обеспечивают регулярные сокращения, что поддерживает непрерывный кровоток.

Электрокардиография исследует электрофизиологическую работу сердца с помощью кардиографа.

Процедура занимает не более 10 минут и может проводиться в поликлинике.

Графическая кривая кардиограммы содержит зубцы и спады, обозначаемые большими латинскими буквами: P, Q, R, S, T.

Расшифровка кардиограммы включает анализ размера, ширины и высоты каждого зубца, а также расстояний между ними.

Кардиограмма фиксирует даже незначительные изменения в работе сердца.

Сердечный ритм

Процедура позволяет точно определить частоту сердечных сокращений (ЧСС). В ходе диагностики электродами, прикрепленными к телу, улавливаются и усиливаются слабые электрические сигналы сердца, которые выводятся на самописец.

В норме ЧСС составляет 60–90 ударов в минуту с равными интервалами. С помощью ЭКГ специалисты выявляют следующие патологии:

• Синусовая аритмия — сокращения сердца происходят с разными интервалами. Это нормально для подростков и детей, но у взрослых может привести к серьезным нарушениям.

• Синусовая брадикардия — ЧСС менее 50 ударов в минуту. Это состояние может быть нормальным во время сна или у спортсменов. В тяжелых случаях требуется замена синусового узла на электростимулятор сердца для нормализации ритма.

• Синусовая тахикардия — ЧСС превышает 90 ударов в минуту. Она делится на:

  • Физиологическую — возникает после физических и эмоциональных нагрузок, употребления кофе, алкоголя и энергетиков. Не является патологией и быстро проходит.
  • Патологическую — беспокоит в состоянии покоя и может возникать при повышении температуры, инфекциях, кровопотерях, обезвоживании, тиреотоксикозе и анемии. Лечение направлено на основное заболевание. Тахикардия требует купирования только при инфаркте.

• Экстрасистолия — наблюдаются одно или несколько сердечных сокращений с компенсаторной паузой. У здоровых людей она может возникать из-за стресса, переутомления или приема некоторых лекарств. В некоторых случаях это может указывать на инфаркт миокарда, ишемическую болезнь сердца, миокардит или кардиосклероз.

• Пароксизмальная тахикардия — учащение сердцебиения более 100 ударов в минуту, проявляющееся приступами с внезапным началом и окончанием. Приступы могут длиться от нескольких минут до нескольких дней и могут быть вызваны стрессом, физическими или умственными нагрузками, алкоголем и другими факторами. Также тахикардия может быть связана с заболеваниями легких, щитовидной железы, ЖКТ, почек и сердечными патологиями.

• Синдром Вольфа-Паркинсона-Уайта (WPW-синдром) — разновидность пароксизмальной тахикардии, характеризующаяся дополнительными аномальными путями проводимости импульсов в миокарде. Синдром требует обязательного лечения, иногда оперативного вмешательства.

Признаки синдрома Вольфа-Паркинсона-Уайта на электрокардиограмме:

• Мерцательная аритмия — может быть постоянной или проявляться приступами. Делится на:
  • Мерцание (фибрилляция) предсердий — нерегулярные сокращения сердца, когда ритм задается не синусовым узлом. Частота может достигать 700 ударов в минуту, что приводит к недостаточному заполнению желудочков кровью и кислородному голоданию тканей. Симптомы включают толчки в сердце, неритмичные сердцебиения, слабость, потливость, головокружение, страх смерти и одышку. При отсутствии лечения в течение 2 суток возможны тромбоэмболические осложнения.
  • Трепетание предсердий — частые (более 200 в минуту) регулярные сокращения предсердий и более редкие сокращения желудочков. Причины включают органические заболевания сердца, обструктивные болезни легких и хирургические вмешательства. У пациента учащается сердцебиение, набухают шейные вены, появляется одышка, потливость и слабость.

Проводимость

В норме электрический импульс, образованный в синусовом узле, движется к сократительным мышечным волокнам миокарда через специализированные клетки проводящей системы. Это вызывает сокращение предсердий и желудочков, которые перекачивают кровь. В атриовентрикулярном узле наблюдается кратковременная физиологическая задержка.

При патологии задержка импульса превышает норму, что приводит к запоздалому возбуждению нижележащих отделов и нарушает нормальную насосную функцию сердца.

Причинами нарушений проводимости могут быть лекарственные или алкогольные интоксикации, функциональные расстройства или органические заболевания сердца.

Нарушения проводимости (блокада) фиксируются на кардиограмме.

Синоатриальная блокада — это нарушение выхода импульсов из синусового узла. Она может быть врожденной или развиваться на фоне пороков сердечных клапанов, опухолей головного мозга, гипертонии, менингита, энцефалита, лейкоза и других заболеваний. Избыток калия в крови или чрезмерное употребление некоторых лекарств также могут способствовать патологии. Наблюдается выраженная брадикардия. Пациенты ощущают одышку, слабость, головокружение и иногда теряют сознание.

Атриовентрикулярная блокада (АV-блокада) характеризуется задержкой импульса в атриовентрикулярном узле более 0,09 секунды. Патология имеет три степени:

• I степень — предсердия и желудочки сокращаются адекватно, но проводимость замедлена. Симптомов нет, патология может быть выявлена только на кардиограмме.
• II степень (неполная блокада) — желудочки получают предсердные импульсы не в полном объеме. Пациенты ощущают периодическую остановку сердца, слабость и утомляемость.
• III степень (полная блокада) — импульсы полностью прекращают проходить от предсердий к желудочкам. Синусовый узел контролирует сокращение предсердий, а желудочки работают в собственном ритме, менее 40 раз в минуту. Адекватное кровообращение отсутствует. К симптомам неполной блокады добавляются головокружение, «мушки» перед глазами, потеря сознания и судороги.

Нарушения внутрижелудочковой проводимости возникают, когда мышечные клетки желудочков получают импульс через ствол пучка Гиса, его ножки и ветви. Блокады могут возникать на всех уровнях и бывают полной, неполной, постоянной или непостоянной, часто в связи с кардиологическими проблемами, кальцинозом или кислородным голоданием.

Лечение нарушений внутрижелудочковой проводимости зависит от их типа и основного заболевания.

Гипертрофия миокарда

Патология может долгое время не проявляться, но в итоге привести к внезапной смерти. Возможные симптомы включают одышку, боли за грудиной, нарушения сердечного ритма, обмороки и отеки.

Существует несколько видов гипертрофии:

• Гипертрофия левого желудочка (ГЛЖ): связана с артериальной гипертензией, стенозом аортального клапана, гипертрофической кардиомиопатией и чрезмерными физическими нагрузками.
• Гипертрофия правого желудочка: возникает при хронической легочной гипертензии, сужении клапана легочной артерии и врожденных пороках сердца.
• Гипертрофия левого предсердия: вызывается тяжелыми физическими нагрузками, гипертонией, кардиомиопатией, митральным и аортальным стенозом.
• Гипертрофия правого предсердия: наблюдается при заболеваниях легких (эмфизема, хроническая обструктивная болезнь легких) и деформации грудной клетки.

Гипертрофия сердца также может возникать при отклонении электрической оси сердца влево или вправо, а также при систолических перегрузках.

Источник: pbmc.ru
