Электроэнцефалограф — это устройство для исследования и записи процессов в головном мозге. Он используется в неврологии, нейрохирургии, нейрофизиологии, анестезиологии и функциональной диагностике. Метод электроэнцефалографии позволяет измерять изменения разности потенциалов в электрическом поле мозга.

Электроэнцефалограф предоставляет специалистам достоверную информацию для выявления эпилепсии и различных отклонений в функциях нервной системы, таких как логическое мышление, запоминание, восприятие и адаптация к раздражителям.

Сертифицированные электроэнцефалографы соответствуют всем техническим стандартам качества и безопасности, обеспечивая точную диагностику.

Информация считывается с помощью специальных электродов: мостиковых, игольчатых или чашечковых. Электроды подключаются к усилителям, которые принимают сигнал и преобразуют его для вывода на бумажные или электронные носители в виде электроэнцефалограммы.

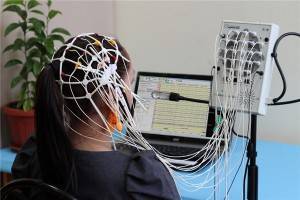

Стандартная установка для электроэнцефалографии включает комплект ЭЭГ-электродов, шлем для их закрепления, многоканальный ЭЭГ-усилитель, коммутационное устройство, фотостимулятор и регистрирующее устройство или компьютер.

Диагностические возможности процедуры зависят от количества каналов в ЭЭГ-усилителе. Четыре канала позволяют выявлять очевидные изменения на поверхности мозга. Восемь-двенадцать каналов используются для диагностики общего функционального состояния мозга. При подключении 16 и более каналов возможно подробное исследование биоэлектрической активности.

Современные портативные модели электроэнцефалографов записывают сигнал с помощью беспроводной конструкции и системы видеомониторинга, что делает тестирование более комфортным для пациента.

Подключение прибора к компьютеру позволяет сохранять и анализировать электроэнцефалограммы, проводить комплексные функциональные исследования и вести электронную базу данных, что упрощает подготовку отчетов по результатам обследований.

Усовершенствование усилителей и датчиков расширило сферу применения устройства. К традиционной диагностике добавилась возможность проведения научных исследований деятельности мозга, используя новейшее программное обеспечение и компьютерное моделирование.

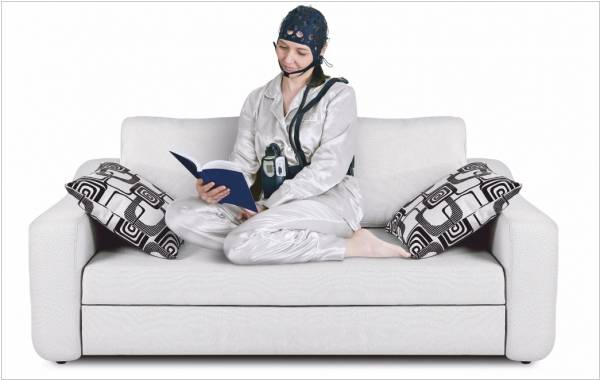

Портативный ЭЭГ-аппарат — это автономный прибор для длительной (более суток) регистрации электрической активности мозга. Электроэнцефалограмма записывается на флеш-карту, а затем экспортируется в информационную систему медицинского учреждения для анализа.

Портативный ЭЭГ-аппарат используется для первичной диагностики неврологических заболеваний и дифференциальной диагностики клинически схожих состояний, требующих длительного мониторирования электрической активности мозга. Рутинная ЭЭГ в таких случаях не всегда дает достоверную информацию. Многие эпилептические приступы происходят во сне или при пробуждении.

Холтеровское мониторирование позволяет анализировать динамику ЭЭГ в процессе нормальной жизнедеятельности человека под воздействием естественных раздражителей, что особенно важно при обследовании детей. Оно также учитывает различные функциональные нагрузки (фотостимуляция, гипервентиляция, депривация сна и т.д.) в любых условиях. Проведение обследования в домашних условиях исключает влияние психогенного фактора, возникающего в стационаре.

Кроме каналов для регистрации ЭЭГ, прибор может содержать сенсоры SPO2, ЭКГ, ЭМГ, дыхания, храпа, положения тела и регистрации треморов. Наличие специальной кнопки на корпусе носимого блока позволяет синхронизировать маркеры, установленные пациентом во время записи, что помогает сопоставлять физическое состояние или события с данными электроэнцефалограммы.

Как работает электроэнцефалограф – принцип работы аппарата

Электроэнцефалограф записывает электрические сигналы, поступающие из мозга.

Принцип работы аппарата:

1. На голове человека устанавливаются электроды, улавливающие даже слабые сигналы, возникающие в результате электрических колебаний мозга.
2. Небольшой импульс из мозга усиливается и преобразуется в более выраженный сигнал, который можно фиксировать.
3. Прибор усиливает сигнал в несколько миллионов раз.
4. Наиболее четкими являются электроимпульсы, образующиеся вблизи электродов.
5. Электроволны из удаленных участков мозга фиксируются как слабые импульсы.
6. Усиленный электрический сигнал преобразуется в видимую на мониторе кривую линию энцефалограммы.

Современный электроэнцефалограф-анализатор — это простой в управлении, легкий и высокопроизводительный прибор, работающий по принципу компьютера.

Как сделать электроэнцефалограф своими руками — схема

Собрать электроэнцефалограф самостоятельно возможно для технически подготовленного человека.

Схема устройства прибора:

• Для корректной работы электроэнцефалографа необходимо надежное заземление. Без него результаты исследований могут значительно отличаться от истинных.
• Для соединения прибора с исследуемым человеком используется датчик в виде расчески с штырьковыми соединителями. Штырьки будут соприкасаться с головой пациента. Из-за небольшой площади контакта штырьков с кожей возникает высокоомное сопротивление — около 1 Мом, в то время как сопротивление провода, подключенного к электроду, низкое.
• Это приводит к паразитным шумам, которые подавляют полезный сигнал. Для решения проблемы в схему добавляется повторитель с высоким входным сопротивлением и почти нулевым выходным.
• Для дополнительного шумоподавления провода питания и сигнальный провод делают экранированными.
• Чтобы усилить сигнал электроимпульсов головного мозга, в схему добавляется усилитель. Также могут использоваться дополнительные конденсаторы и резисторы, но их применение не обязательно.

Читайте также: Карманный портативный кардиограф: принципы работы и области применения, основные производители и цены.

Производители и цены на электроэнцефалографы

При выборе электроэнцефалографа важно учитывать место его использования, необходимые функции для исследований и предпочтительного производителя.

Электроэнцефалограф Энцефалан

Данный прибор выпускается в стационарном и мобильном исполнении.

Мобильный портативный электроэнцефалограф с автономным питанием активно используется сотрудниками МЧС и врачами скорой помощи. Он применяется в нейрореанимационных, неврологических и психиатрических отделениях, а также в научных исследованиях и обучении.

Аппарат электроэнцефалограф Энцефалан обладает следующими функциями:

• Визуальный анализ энцефалограммы.
• Математическая обработка (когерентность, спектральный и автоматический анализ и другие задачи).
• Поиск источников патологической активности мозга и их локализация в трёхмерном пространстве.
• Распознавание функциональной асимметрии мозга, включая оценку взаимодействий между полушариями.
• Улавливание пароксизмальной активности в автоматическом режиме.
• Параллельный анализ и регистрация нескольких каналов.
• Длительный ЭЭГ мониторинг состояния пациента.
• Сохранение, редактирование и распечатка результатов.

Прибор доступен в базовой, профессиональной, оптимальной и элитной версиях.

Число каналов варьируется от 8 до 32 в зависимости от модификации.

В комплект обычно входит пульт пациента с тремя кнопками, а также видео-, фото-, фоно- и электростимуляторы.

Цена электроэнцефалографа составляет от 320 000 до 770 000 руб в зависимости от модели, исполнения (стационарный или портативный), комплектации и дополнительных опций.

Электроэнцефалограф Мицар

Это устройство представляет собой комплекс с программно-аппаратным обеспечением.

С его помощью проводятся диагностические исследования в неврологических отделениях, пунктах функциональной диагностики и на дому у пациентов.

Устройство имеет стандартный и расширенный тип программного обеспечения.

Аппарат Мицар также включает:

• Расширенную полосу пропускания: от 0,16 до 70 Гц.
• До 21 канала ЭЭГ и один канал ЭКГ.
• Четыре дополнительных полиграфических канала.
• Светодиодный фотостимулятор.
• Фоностимулятор с возможностью добавления звуков из базы компьютера.
• Функцию анализа сердечных ритмов.
• Низкий уровень внутренних шумов — от 0,25 до 2 мкВ.
• Подавление синфазных помех до 90 дБ на 10 Гц.
• Входное сопротивление свыше 200 Мом.
• Проверка электродного сопротивления на передней панели и через экран монитора.
• Встроенный генератор калибровочного сигнала.
• Оптическая электроизоляция — 4 кВ.
• USB-разъемы и кабель для соединения с ПК и блоком питания.

Прибор электроэнцефалограф Мицар без учета штатива и компьютера весит менее одного килограмма.

Ориентировочная цена электроэнцефалографа составляет от 138 000 до 271 000 руб. в зависимости от модификации и комплектации.

Электроэнцефалограф Galileo planet 2000

Модель электроэнцефалографа Галилей итальянского производства имеет 24 канала, низкочастотный усилитель, функции одноместного дублирования канала и компенсации помех.

Основные характеристики прибора:

• Мощность внутренних шумов – до 1,5 единиц.
• Диапазон мощности – от 5 до 1000 единиц.
• Регулируемая чувствительность – 0,5-200 мВ/мм.
• Процессор совместим с IBM, управление осуществляется через установленную программу, есть функция сохранения записей на диске.
• Результаты исследования отображаются на 15-дюймовом мониторе.
• Размеры аппарата: 30,9 х 19,7 х 25,6 см или 78,5 х 50 х 65 см.
• Автоматическая калибровка помех.

Цена аппарата электроэнцефалограф Galileo Planet 2000 составляет 250-280 тысяч рублей.

Производители портативных электроэнцефалографов

Портативные приборы выпускают как российские, так и зарубежные заводы высокоточной медицинской техники.

Среди российских фирм выделяются:

• Таганрогский завод Медиком МТД.
• Петербургская фирма «Мицар».
• Компания «УльтраМед».

За рубежом аналогичную технику производят в:

• Японии.
• Корее.
• Соединенных Штатах Америки.
• Италии.

Читайте также: Эндоскоп медицинский и его разновидности: обзор производителей и цен на эндоскопическое оборудование.
